不久前國外知名攝影器材租賃網站lensrentals拆解了RF600mm F11 IS STM，研究其內部構造，發現它采用了典型的佳能光學風格，電子結構復雜。

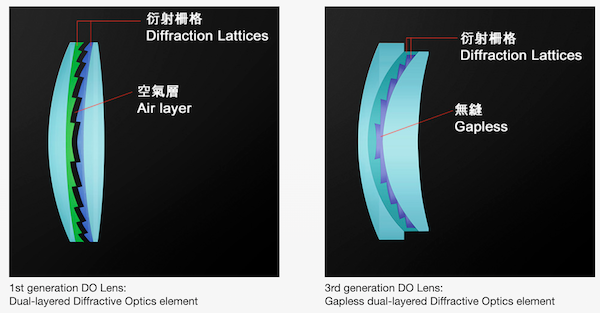

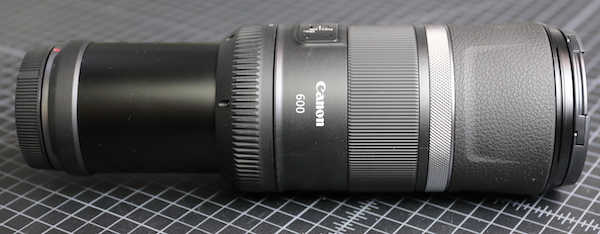

RF600mm F11 IS STM是EOS R5同步發布廉價望遠鏡頭，從光學結構上看像一支RF卡口的望遠鏡，為了降低成本鏡頭固定光圈設計、不帶光圈葉片，但使用了第三代DO鏡片。DO多層衍射鏡片微米級衍射光柵層疊結構，能同時起到螢石鏡片和非球面鏡片的補償效果，是鏡頭小型化的關鍵。在第三代DO鏡片中，用拆解人Roger原話說是用特殊的膠水，代替了DO鏡片之間的空氣層，因此在整個拆卸過程中l(wèi)ensrentals沒有拆開DO鏡片。

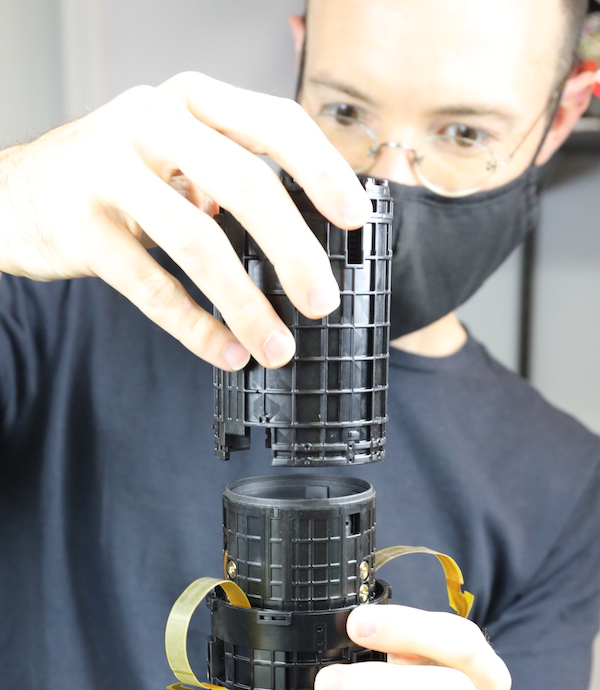

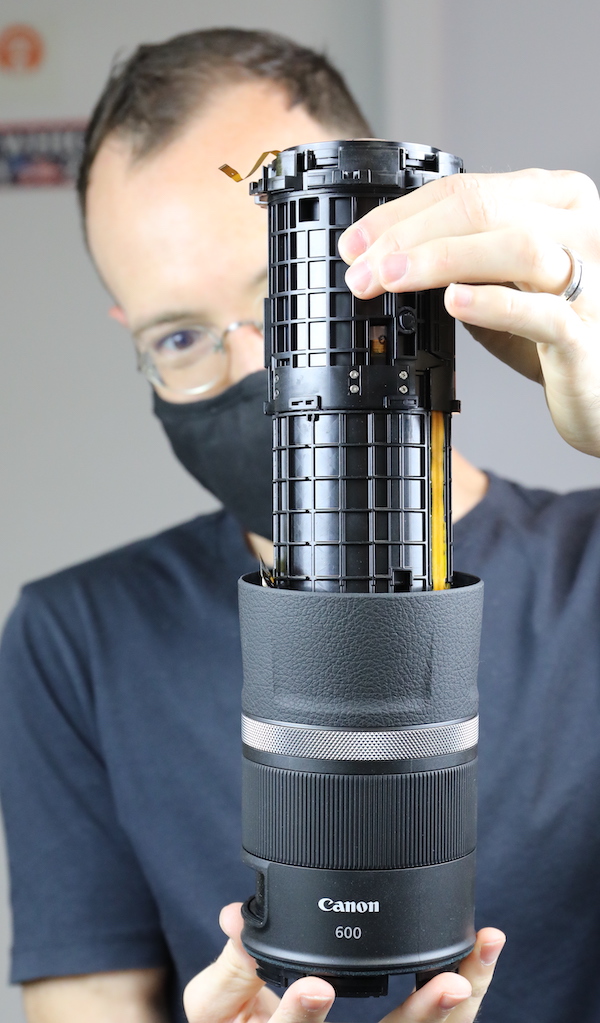

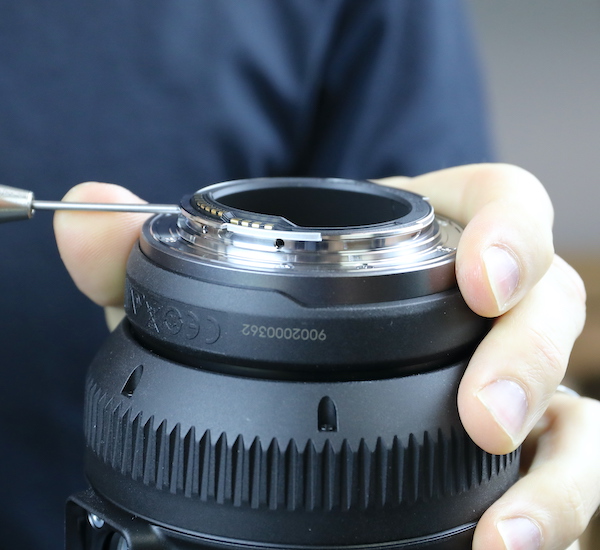

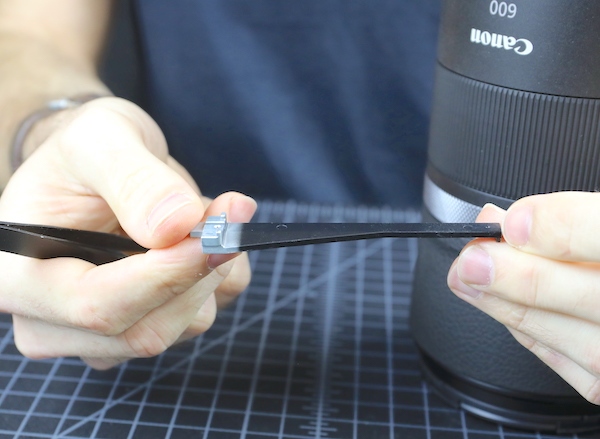

按照慣常做法一樣，RF600mm F11 IS STM從鏡頭卡口方向開始拆卸鏡頭，發現固定RF卡口的螺絲是固定在塑料基座上的，牢固度存疑。繼續拆卸，能拆下使用狀態出現的內鏡筒，為了保持鏡頭剛性，佳能設計了多根與內鏡筒等長的金屬導軌。

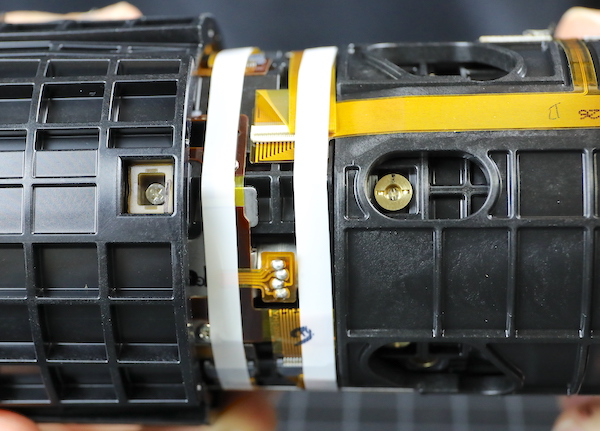

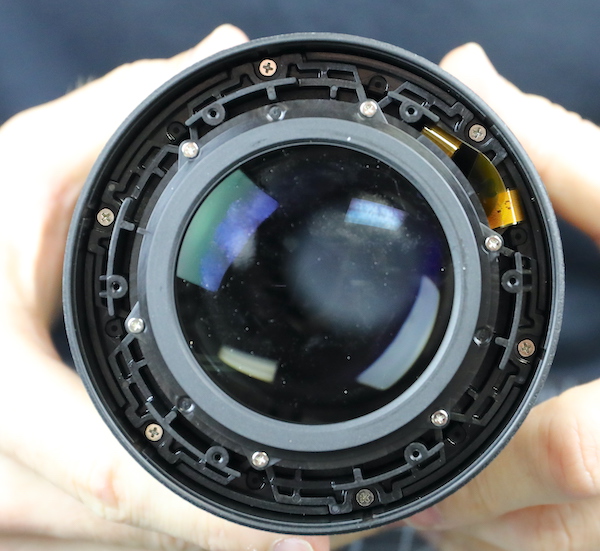

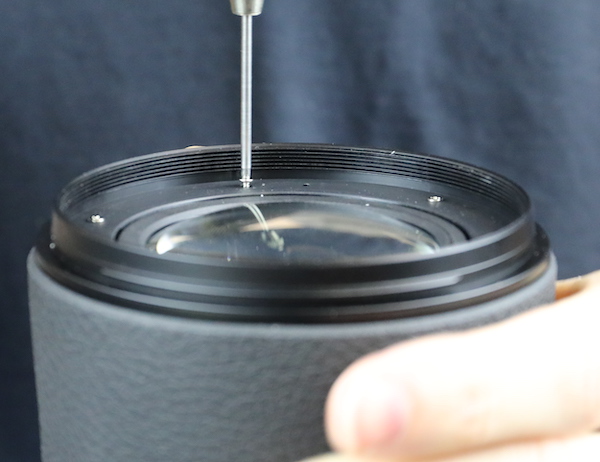

不過拆卸到此處基本結束了，除了一些非關鍵零件外，無法進一步拆卸鏡頭，因而lensrentals改為從濾鏡方向拆卸鏡頭。擰下鏡頭前端的螺絲，即可把固定鏡片的鏡筒取出，為了伸縮式結構下保持對焦系統通訊，鏡頭內部大量采用了柔性PCB板。

lensrentals在拆卸RF600mm F11 IS STM后表示，鏡頭光學結構是典型佳能風格，應用了大口徑偏心軸設計，在組裝過程中對部分鏡組進行了自動光學校正，之前沒有人這么做或是程度沒那么高，但內部電子結構復雜，重新組裝后鏡頭已無法正常工作了。如果你想了解詳細拆解過程，可以點擊這里。
